【新品發布】松盛光電振鏡雙視場同軸視覺系統
在激光精密加工向高精度、高效率、高柔性升級的當下，視覺定位與同軸監控已成為核心技術壁壘。武漢松盛光電科技有限公司(以下簡稱“松盛光電”)立足光谷十余年技術積淀，推出振鏡雙視場同軸視覺系統，以“所見即所得”的精準控制與雙視場靈活切換能力，打破傳統加工視野局限，為激光打標、焊接、微加工等場景提供一體化視覺解決方案，助力高端制造實現效率與良率雙提升。
一、核心原理：雙視場協同，同軸精準定位

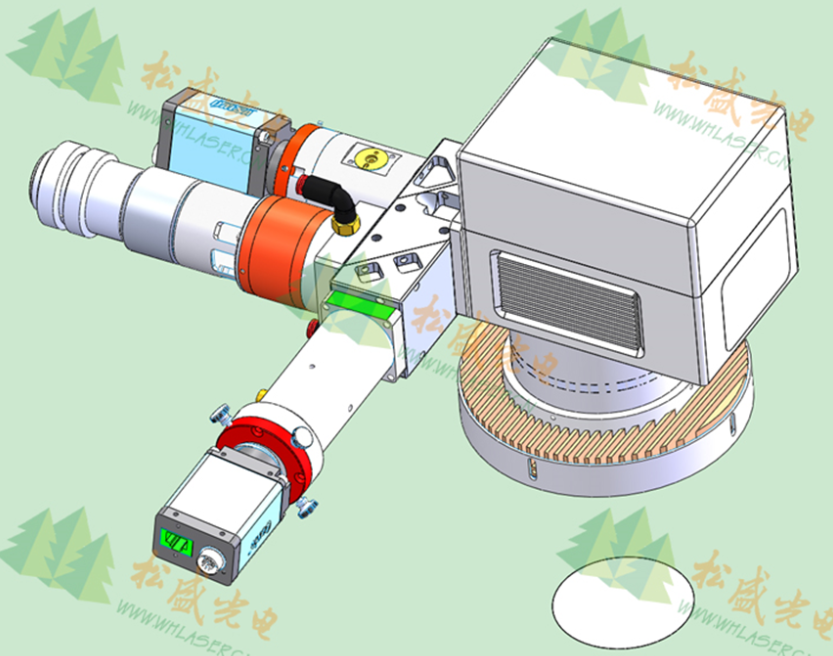

松盛光電振鏡雙視場同軸視覺系統，以振鏡掃描+雙光路成像+同軸共焦為核心，實現“大視野快速搜索+小視野精準加工”的無縫銜接，從原理層面解決傳統加工“視野與精度不可兼得”的痛點。

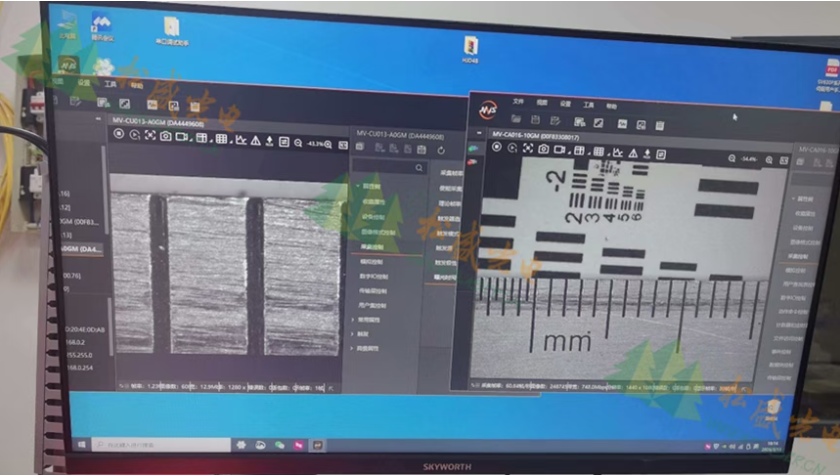

- ?雙光路分層設計：系統內置大視場成像單元與小視場成像單元，通過偏振分光或光路切換技術，實現毫秒級視場切換——大視場負責快速定位工件基準、識別整體布局，小視場聚焦微米級加工區域，確保細節精準。
- ?激光與視覺同軸共焦：CCD觀測光路與激光光束焦點完全同軸，搭配F-theta消色差場鏡與單色光照明系統，實現“鏡頭所見即加工焦點”，消除視差干擾，校正后加工位置精度可達0.02mm以上，有效克服振鏡溫漂帶來的誤差。
- ?全波長兼容適配：支持355~1080nm全波段激光，兼容直接半導體、DPSSL、光纖激光器等主流光源，可無縫集成至各類激光加工設備，適配不同材質、不同工藝需求。
二、核心優勢：四大突破，重構精密加工體驗
作為松盛光電深耕激光光學領域的核心成果，該系統以模塊化、高精度、高適配、易集成四大優勢，成為精密制造的“視覺核心”。
| 波長 | 1064/355/532/976 |
| 光源 | 650nm |
| 大視場成像 | 20mm |
| 小視場成像 | 2.5mm |
| 遠心消色差場鏡 | F160 |
| 大視場定位精度 | 3um |
| 小視場定位精度 | 0.4um |
| 相機 | MV-CA013-A0GM |
| 優勢維度 | 核心亮點 | 實際價值 |
| 雙視場靈活切換 | 大視場（≤Φ20mm）快速定位，小視場（≤Φ2.5mm）精準加工 | 兼顧加工效率與細節精度，適配復雜工件批量加工 |
| 同軸監控實時可視 | 振鏡掃描隨動監控，單色光照明提升?CCD?識別清晰度，實時監視加工全過程 | 避免漏加工、錯加工，實現工藝可追溯，降低不良率 |
| 模塊化即插即用 | 預校準光學模塊，支持快速拆裝與軟件定制，兼容多品牌激光設備 | 縮短設備集成周期，降低后期維護成本，適配產線快速迭代 |
| 高精度穩定輸出 | 遠心消色差場鏡設計，掃描范圍內聚焦性能均勻，搭配智能溫控算法 | 長期加工無漂移，適用于微型元件、精密電子等嚴苛場景 |
三、核心應用場景：覆蓋全領域精密加工
松盛光電振鏡雙視場同軸視覺系統，憑借全場景適配能力，廣泛應用于消費電子、新能源、汽車電子、顯示面板、泛半導體等高端制造領域，解決多行業核心加工痛點。
- 3C消費電子精密制造
- 應用場景：微型傳感器焊點焊接、PCB板插針精準打標、攝像頭模組微結構加工
- 核心價值：小視場實現0.01mm級焊點精準焊接，大視場快速完成多元件批量定位，避免高溫?zé)釗p傷，提升產品良率
- 新能源領域精密加工
- 應用場景：動力電池極耳切割、新能源電機繞組焊接、儲能器件微連接
- 核心價值：雙視場兼顧大面積極耳快速定位與微小連接點精準加工，全波長適配適配高功率激光，滿足量產效率與連接可靠性雙需求
- 汽車電子高端制造
- 應用場景：車載屏幕排線焊接、傳感器微型元件打標、汽車電子模塊精密切割
- 核心價值：同軸視覺實時監控加工過程，克服車載部件復雜材質干擾，確保長期使用穩定性，適配汽車電子嚴苛質量標準
- 顯示與泛半導體行業
- 應用場景：Mini/Micro LED返修、半導體芯片微焊接、面板精密切割
- 核心價值：微米級定位精度滿足半導體制造要求，雙視場切換提升返修與加工效率，支持高精密微小元件無損傷加工
四、松盛光電：以技術為核，打造視覺+激光一體化方案
作為入選2025年度“光谷瞪羚”的高新技術企業，松盛光電專注于激光光學單元技術研發與整體解決方案輸出，擁有20余年技術沉淀與多項核心專利，構建了從光學設計、設備研發到應用服務的全鏈條能力。
- 技術自研：自主研發光學設計軟件與視覺控制算法，實現雙視場切換、同軸控溫等核心技術自主可控，打破國外技術壟斷
- 定制化服務：支持根據客戶工藝需求，定制雙視場參數、照明方案與視覺軟件，適配非標工件與特殊工藝
- 全周期支持：提供從設備集成、安裝調試到后期維護的全流程服務，全國多辦事處快速響應，保障產線穩定運行
五、結語：以“慧眼”賦能，共赴精密制造新未來
振鏡雙視場同軸視覺系統，是松盛光電對“精密加工視覺化、智能化”的深度實踐。從3C電子到新能源，從汽車制造到泛半導體，該系統以精準、高效、穩定的核心能力，成為高端制造升級的關鍵支撐。
立足光谷，松盛光電將持續深耕激光光學領域，以技術創新推動視覺與激光技術深度融合，為全球客戶提供更具競爭力的精密加工解決方案，助力中國高端制造實現“精準可控、高效柔性”的全新跨越。
