激光錫焊技術是什么？包含哪些？

激光錫焊，是以激光作為精準熱源，將錫基焊料(錫膏、錫絲、錫球)熔化，實現元器件與焊盤之間冶金連接的精密焊接工藝，屬于微組裝、微連接的高端方案，核心解決傳統焊接熱損傷、精度不夠、應力大等痛點，廣泛用于高端電子制造。

一、完整工作原理

整個過程是光 — 熱 — 冶金的結合，一般分為四個階段：

激光發射與聚焦激光器(常用半導體激光器、光纖激光器)輸出穩定激光，經過光路系統、準直、聚焦，形成微米級光斑，能量高度集中，可精準打到焊點位置。

局部快速升溫激光照射到焊盤、引腳或焊料上，光能瞬間轉化為熱能，在極短時間內把局部溫度提升到錫焊料熔點以上(常用無鉛焊料 SAC305 熔點約 217℃)，只加熱焊點，周圍區域溫度很低。

焊料熔化與潤濕鋪展焊料熔化后，在助焊劑作用下清除金屬表面氧化層，液態錫在表面張力作用下自動潤濕、鋪展到焊盤和引腳上，形成均勻的液態連接層，這是形成可靠焊點的關鍵。

快速冷卻固化激光停止照射后，因為加熱區域極小、散熱快，焊點毫秒級快速冷卻，凝固形成致密、穩定的冶金結合焊點，完成電氣與機械連接。

整個過程無接觸、無機械壓力、熱影響范圍可控，是它和烙鐵、熱風最本質的區別。

二、主流工藝類型與適用場景

1. 錫膏激光錫焊

先在焊盤位置點涂或印刷錫膏，再用激光定點掃描加熱熔化。特點：適合極小、極密的焊點，比如 0201、01005 元件、PCB 微焊盤、FPC 柔性板、攝像頭模組、傳感器。優勢：焊點一致性極高，適合自動化批量生產。

2. 錫絲激光錫焊

通過送絲機構實時輸送錫絲，激光同時照射焊點與錫絲，邊送絲邊熔化成型。特點：適合引腳、端子、連接器、線材、屏蔽罩等結構件焊接，不用提前點膏，靈活度高。優勢：通用性強，適合結構復雜、焊點間距不一的產品。

3. 錫球激光錫焊

使用預先成型的錫球作為焊料，激光將錫球熔化形成焊點或凸點，多用于封裝級連接。特點：焊點形狀規整、空洞率低，適合 BGA、光通信器件、MEMS、氣密性焊接。優勢：可靠性極高，適合高端、高要求的軍工、醫療、光電子領域。

三、核心技術優勢

極致精準光斑可小到幾十微米，能焊接間距 0.1mm 甚至更小的微焊點，適合高密度電路板。

熱影響區極小只加熱焊點本身，熱量不擴散、不傳導，不會燙壞塑料件、膠件、液晶屏、熱敏元件，解決傳統焊接容易烤壞產品的問題。

無機械應力完全非接觸，沒有烙鐵頭的壓力，不會壓傷 FPC、薄焊盤、脆弱芯片，不會造成基板變形、元件崩裂。

加熱與冷卻極快加熱時間通常在毫秒級，快速冷卻讓焊點晶粒更細，強度高、導電性好、抗疲勞，長期使用可靠性更高。

質量穩定可控激光功率、時間、光斑大小、運動軌跡都可數字化設定，一致性遠高于人工烙鐵或普通熱風，良率高、返修率低。

自動化適配性強可搭配視覺定位、自動對焦、送料機構，實現全自動化生產，適合高端智能制造產線。

四、關鍵結構組成

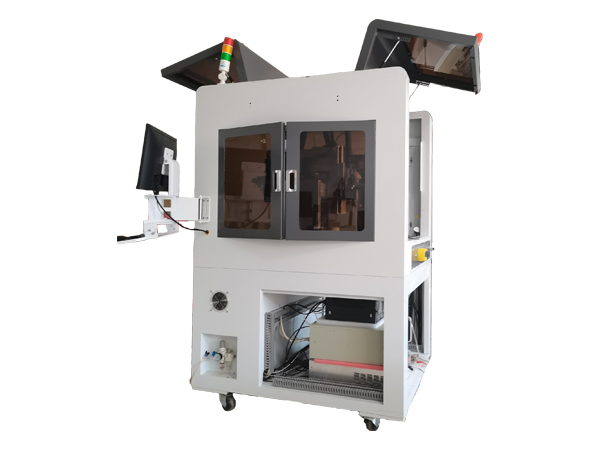

一套完整的激光錫焊設備，一般包括：

激光器：提供穩定能量，決定精度與穩定性。

光路系統：負責激光傳輸、聚焦、光斑整形。

運動平臺：XY/Z 軸或機械手，實現精準定位。

送料系統：送錫絲、點錫膏、放錫球機構。

視覺定位系統：CCD 自動識別焊點位置，補償偏差。

控制系統：人機界面，設置功率、時間、軌跡等參數。

排煙 / 測溫模塊：處理助焊劑煙霧，可選配實時溫控保證穩定性。

五、典型應用領域

消費電子：手機、TWS 耳機、智能手表、平板、攝像頭、屏幕排線。

汽車電子：BMS 電池管理、ECU 控制板、車燈、傳感器、精密線束。

醫療電子：內窺鏡、植入器件、精密傳感器、小型醫療設備。

光電子 / 半導體：光模塊、激光器、芯片封裝、MEMS 器件。

柔性電路：FPC/PCB 微連接、軟硬結合板、極薄基板焊接。

激光錫焊就是為 “小、精、脆、密” 的高端電子焊接而生，是目前精密微組裝里最先進、最穩定的錫焊方案之一。
